以下、紹介に際し使用した資料 |
| |
2024.04.06 PIC情報交換会資料
YS電子工作デザイン http://www.ys-labo.com/ 斎藤
YS電子工作ショップ http://ys-labo.shop-pro.jp/ |
| |
1. |
概要 |
| |
1-1 |
要約
・ pico WのポートをPWMモードで使用した時に発生する音の周波数、出力時間を変化させて、メロディを発生したものです。
・ メロディーは 唱歌「ふるさと」です。
・ 曲の途中でメロディーを 一時停止/再開できる押しボタンスイッチ付きです。
・ 曲の途中でのメロディーの 一時停止/再開はpico WのWiFi機能を使ってスマホ（Android)画面からタッチ操作でもできます。
・ WiFiはインターネットに接続したルータを介さない、pico WをサーバーとしたＡＰモードを使ったスマホとの直接 WiFi通信を使っています。
|
| |
1-2 |

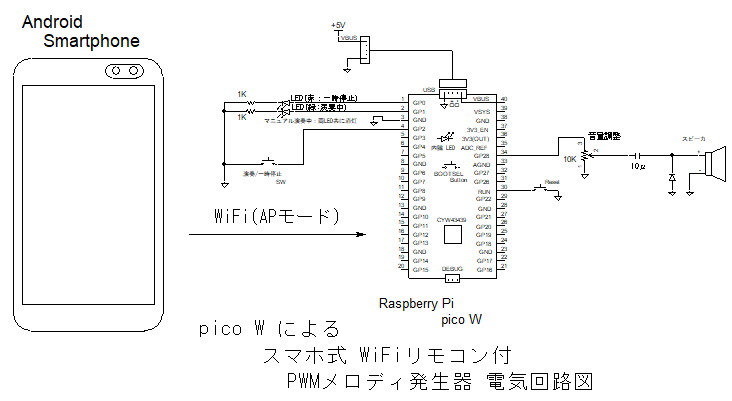

システム構成（→ PDF）
 |
| |

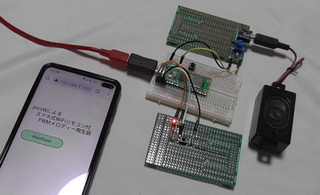

2. 外観 |
| |
|
 |
| |
|
| |
3. 開発環境
・ Arduino IDE ver.2.3.2、
Library manager： ESP8266Audio /Board manager： Raspberry Pi Pico/RP2040
by Earle Philhower
・ CPU/Device： RP2040/Pico W
|
| |
4. 動作結果 |
| |
動画 (1080ｐのHD動画)
|
| |
5. 設計参考
|
| |
プログラム
・ メロディデータ
・ タイムスタンプ読み込み、インターバル時間設定
uint64_t time = time_us_64(); //pico起動後経過の時間取得[μsec]
・ WiFi： 下記ヘッダファイルを読み込んだライブラリ関数（メソッド）によるサーバー制御、WIFI制御
#include <WiFi.h>
#include <WiFiClient.h>
#include <WebServer.h>
app.ino .c app.h
（上記ファイルは、エンコーディングが unicode + UTF-8で記載されています。 ご使用になっているブラウザのエディタによってはshift-JISでファイルが開かれるため文字化けが発生することがあります。 この場合ファイルを保存後、エクスプローラからファイルのエンコーディング判別が可能なエディタ（秀丸エディタなど）でファイルを開く方法があります。）
以下、app.ino 全文
以下、app.h 全文
|
| |
6. 備考
WiFi関係
・ 参考とさせてもらったURL： ・Earle Philhower ・HomemadeGarbage ・LogikaraBlog 他
・ その他技術資料： Arduino IDE example sketch： pico W用、Arduino uno R4 WiFi 用 他
|
| |
|
| |
|
| |
|
